LTE CAT.1无线通信模组

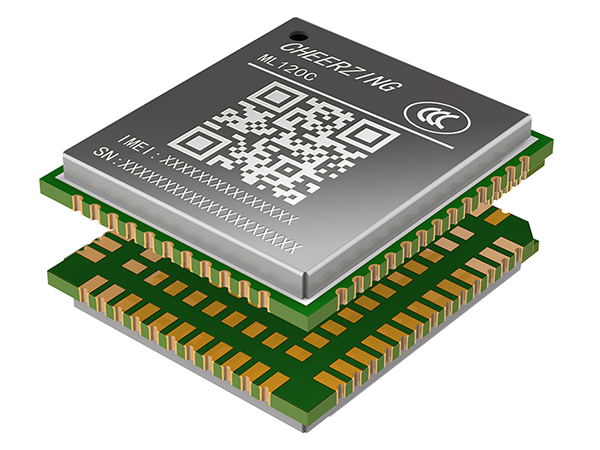

ML120C 小型化 LTE Cat.1/LCC+LGA/多种通信协议/丰富的扩展接口



基本特性  
4G LTE Cat.1
尺寸(mm) 15.8×17.7×2.2
封装 109pin LCC+LGA
频段(MHz)

国内版本
FDD LTE: B1/B3/B5/B8
TDD LTE: B34/B38/B39/B40/B41
欧洲版本
FDD LTE: B1/B3/B5/B7/B8/B28
TDD LTE: B38/B40/B41

重量(g) 1.5
工作温度(°C) 正常：-35°C ~ +75°C
扩展：-40°C ~ +85°C



数据传输    
LTE 速率(Mbps)

最大支持non-CA Cat.1 FDD and TDD
FDD LTE: Max 5Mbps (UL)/Max 10Mbps (DL)
TDD LTE: Max 2.75Mbps (UL)/Max 9Mbps (DL)

SMS ●
通信协议 TCP/UDP/MQTT/HTTP(S)/SSL



硬件接口    
SIM

SIM1，支持1.8V/3.0V
SIM2，仅支持1.8V

UART

1路4线UART接口，支持硬件流控
1路2线DBG接口
1路辅助串口

USB USB2.0，用于软件调试和固件升级
I2C *2
Audio *1，可用于听筒或扬声器输出
SPI *1
Keypad   2*2
LCD 1路显示屏接口，支持最大分辨率320*240
Camera 1路摄像头接口，支持最高8w像素
ADC 2路，12bits，0.0V-1.2V
GPIO ●
状态指示 ●
天线 主天线



特殊功能    
语音通话 不支持
TTS 可选
固件更新 USB/FOTA



电气参数    
供电输入 3.4V~4.3V(typ. 3.8V)
功耗 关机 5.02uA
休眠 1.09mA
待机 11.14mA



认证    
认证 CCC、SRRC、CTA



推荐应用领域  
应用领域 移动支付、公网对讲、共享设备、零售终端、安防报警、应急广播、车载设备、能源表计、工业物联网等
