5G RedCap模组

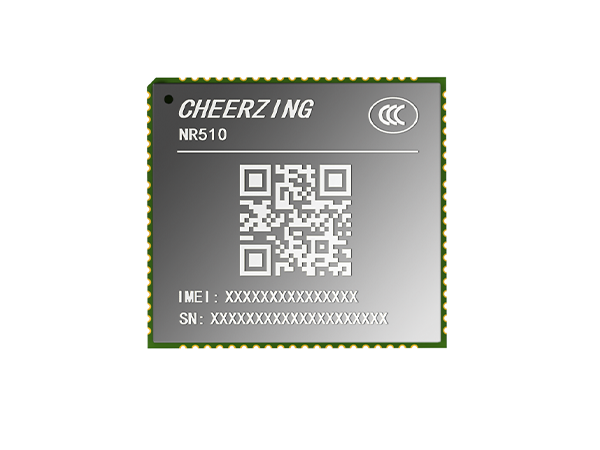

NR510 5G RedCap模组/LCC+LGA/高精度授时/NR定位/低功耗/兼容性强/丰富的扩展接口




基本特性
5G 5G RedCap
尺寸(mm) 32.0×29.0×2.4
封装 LCC+LGA
频段(MHz)

5G NR:N1/N3/N5/N8/N28/N41/N77/N78/N79

FDD LTE: B1/B3/B5/B8

TDD LTE: B34/B38/B39/B40/B41
工作温度(°C) -35°C ~ +75°C
扩展温度(°C) -40°C ~ +85°C



数据传输
LTE 速率(Mbps) Max 98Mbps (UL),Max 192Mbps (DL)
5G RedCap速率(Mbps) Max 110Mbps (UL)/Max 220Mbps (DL)
网络协议 TCP/UDP/MQTT/HTTP/PING/RNDIS/ECM



硬件接口
USB2.0
UART
ADC
PCM
SPI
I2C
GPIO
SIM
RGMII
SDIO
PCIE
网络状态指示
休眠/唤醒控制
天线
全频段MIMO支持DL 2X2,UL 1X1



特殊功能
DTMF
USB驱动
固件更新
VoLTE

VoNR

CSFB



电气参数
供电输入 3.3V~4.4V(typ. 3.8V)



指令标准
开发电力标准 Q/GDW 10376.3-2019



认证
认证 CCC、SRRC、CTA


推荐应用领域
应用领域
智慧工业、能源电力、视频监控、移动宽带、车联网、智能穿戴等垂直行业领域
