LTE CAT.1无线通信模组

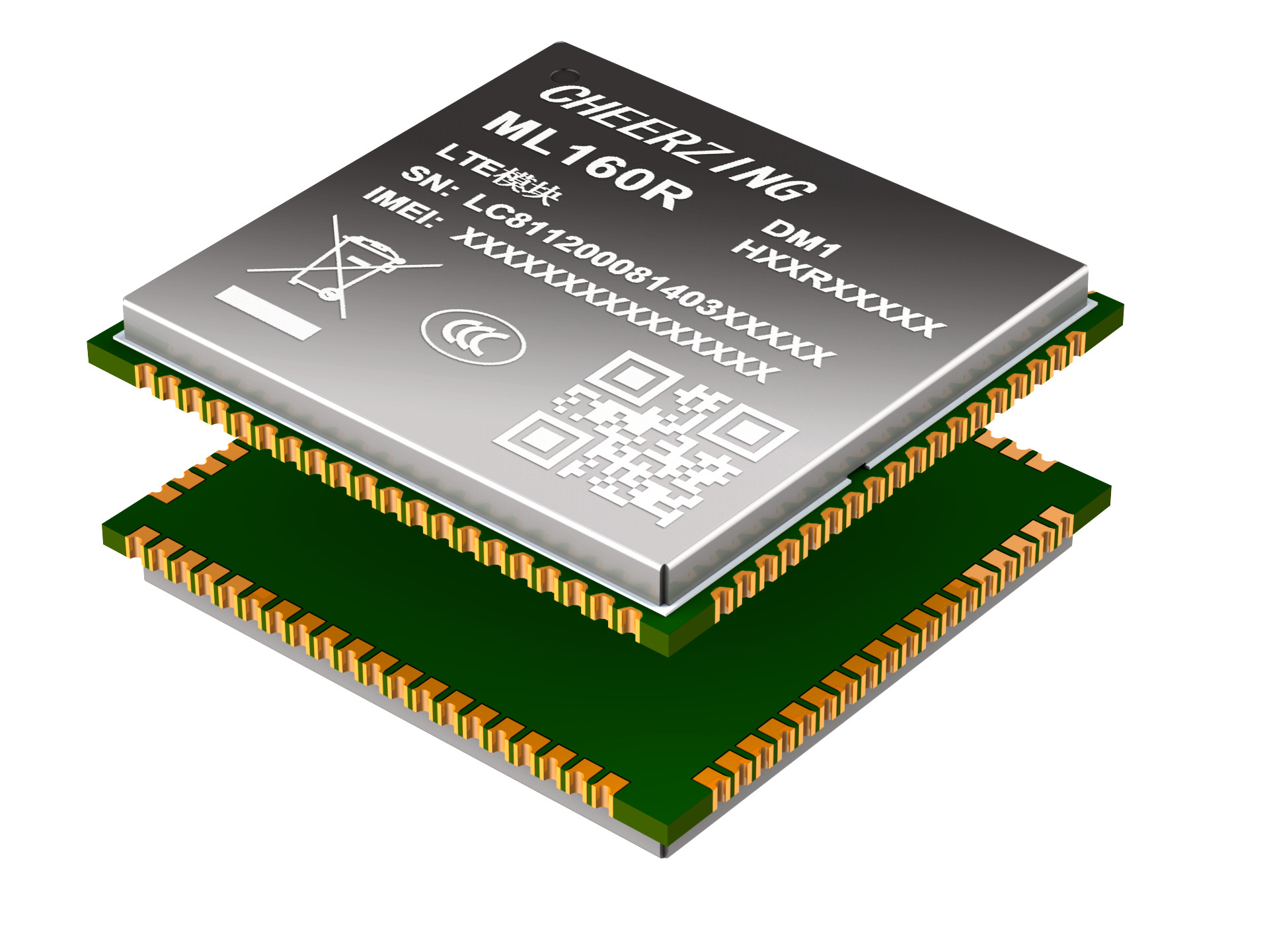

ML160R 小型化 LTE Cat.1/LCC+LGA/多种通信协议/丰富的扩展接口

产品描述

骐俊物联ML160R系列模组是专为IoT领域设计的小型化 LTE Cat 1无线通信模组，尺寸仅为21.9mm*22.9mm×2.3mm，支持LTE TDD/LTE FDD制式，具有10Mbps下行和5Mbps上行数据速率。

ML160R可广泛应用于移动支付、公网对讲、共享设备、零售终端、安防报警、应急广播、车载设备、能源表计、工业物联网等多种应用领域。

产品特点

LCC+LGA封装
LTE Cat.1
    最大10Mbps（DL）
    最大5Mbps（UL）
内嵌多种通信协议

基本特性
4G		LTE Cat.1
尺寸(mm)		21.9×22.9×2.3
封装		96pin LCC+LGA
频段(MHz)		FDD LTE: B1/B3/B5/B8 TDD LTE: B34/B38/B39/B40/B41



重量(g)		2.3
工作温度(°C)		正常：-35°C ~ +75°C 扩展：-40°C ~ +85°C

数据传输
LTE 速率(Mbps)		最大支持non-CA Cat1 FDD and TDD LTE-FDD: Max 5Mbps (UL)，Max 10Mbps (DL) LTE-TDD: Max 1Mbps (UL)，Max 7.5Mbps (DL)
SMS		●
CSD		●
通信协议		TCP/UDP/MQTT/HTTP(S)/SSL

硬件接口
SIM		2*SIM (1.8V/3.0V) 支持热插拔检测
UART		1路8线UART接口，支持硬件流控 1路2线DBG接口，用于日志输出
USB		USB2.0，用于软件调试和固件升级
I2C		1路
Audio		1路输入，1路输出
SPI		1路
ADC		1路，10bit，0.0V-1.8V
SDIO		1路，可接SD或TF卡
GPIO		●
状态指示		●
天线		主天线

特殊功能
Audio		模拟语音/VoLTE
TTS		●
固件更新		USB/FOTA

电气参数
供电输入		3.4V~4.2V(typ. 3.8V)
功耗	关机	35uA@3.8V
	休眠	1.5mA@3.8V
	待机	13.5mA@3.8V

认证
认证		CCC、SRRC、CTA*

推荐应用领域
应用领域		移动支付、公网对讲、共享设备、零售终端、安防报警、应急广播、车载设备、能源表计、工业物联网等

文件下载
