LTE CAT.1无线通信模组

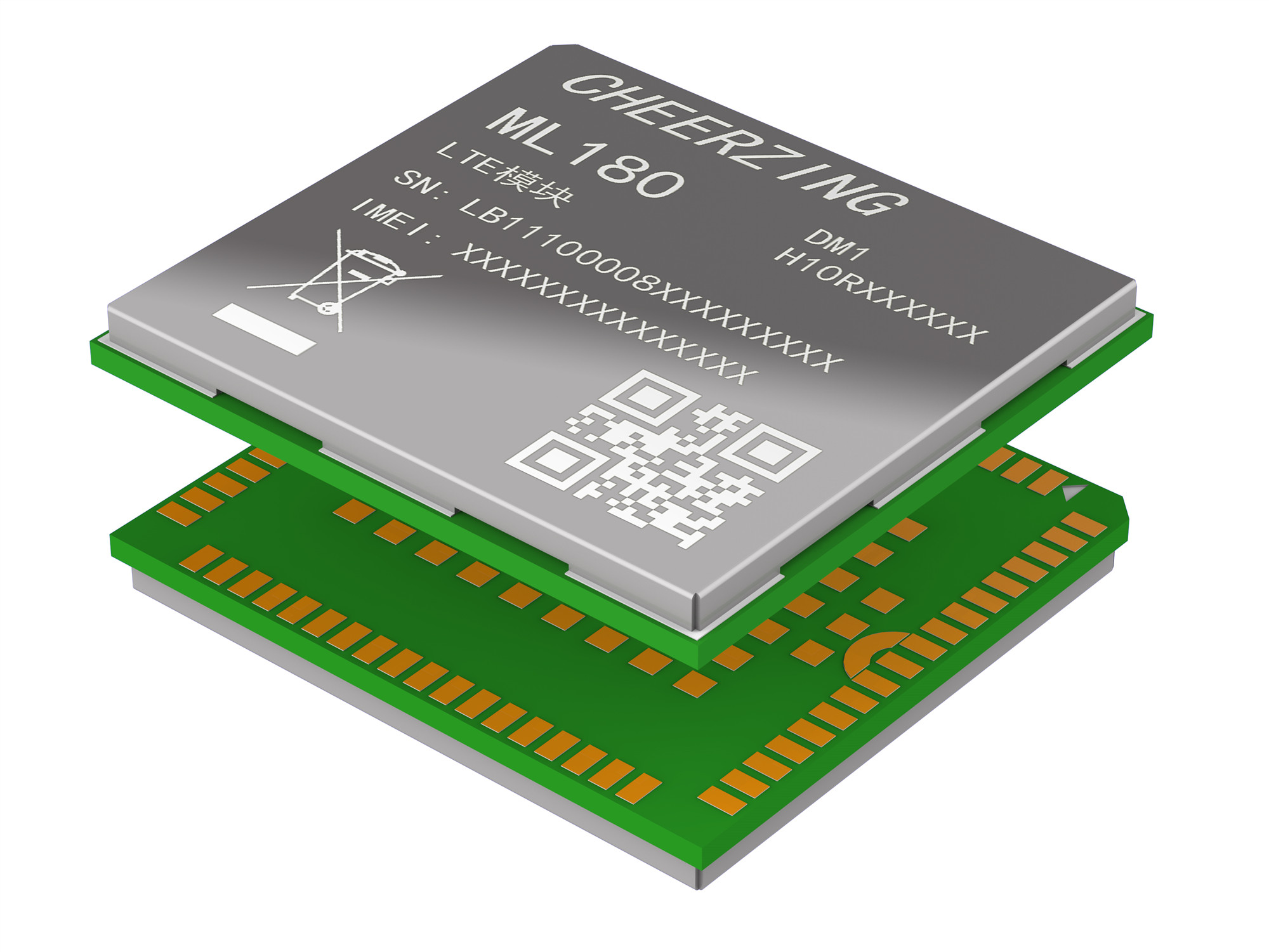

ML180 小型化 LTE Cat.1/LGA封装/多种网络协议/丰富的扩展接口






产品描述

骐俊物联ML180系列模组是专为IoT领域设计的小型化 LTE Cat 1无线通信模组，尺寸仅为27.6mm*25.4mm×2.5mm，支持LTE TDD/LTE FDD制式，具有10Mbps下行和5Mbps上行数据速率。

ML180可广泛应用于移动支付、公网对讲、共享设备、零售终端、安防报警、应急广播、车载设备、能源表计、工业物联网等多种应用领域。


产品特点

LGA封装
LTE Cat.1
  最大10Mbps（DL）
  最大5Mbps（UL）
内嵌多种通信协议


基本特性  
4G LTE Cat.1
尺寸(mm) 27.6×25.4×2.5
封装 120pin LGA
频段(MHz) FDD LTE: B1/B3/B5/B8
TDD LTE: B34/B38/B39/B40/B41
重量(g) 4
工作温度(°C) 正常：-30°C ~ +70°C
扩展：-40°C ~ +85°C


数据传输    
LTE 速率(Mbps) FDD LTE: Max 5Mbps (UL)，Max 10Mbps (DL)
TDD LTE:上下行配比2：Max 2Mbps (UL)，Max 8Mbps (DL)
TDD LTE:上下行配比1：Max 4Mbps (UL)，Max 6Mbps (DL)
SMS ●
CSD ●
网络协议 TCP/UDP/MQTT/HTTP(S)/SSL


硬件接口    
SIM 1.8V/3.0V
UART 1路8线UART接口，支持硬件流控
1路4线UART接口，用于下载软件和射频校准，用于内部蓝牙通讯
1路2线DBG接口
USB USB2.0，用于软件调试和固件升级
I2C 1路
Audio 1路输入，2路输出
SPI 1路
KEY 3×3
LCD SPI接口LCD
Camera MIPI接口，30万像素
ADC 2路，12-bits，0.0-5.0V
GPIO ●
状态指示 ●
天线 主天线，BT/WiFi天线


特殊功能    
Audio 模拟语音/VoLTE
TTS ●
固件更新 USB/FOTA


电气参数    
供电输入 3.4V~4.2V(typ. 3.8V)
功耗 关机 5uA
睡眠 1.65mA
待机 12mA


认证    
认证 CCC、SRRC、CTA


推荐应用领域  
应用领域 移动支付、公网对讲、共享设备、零售终端、安防报警、应急广播、车载设备、能源表计、工业物联网等
