4G LTE无线通信模组

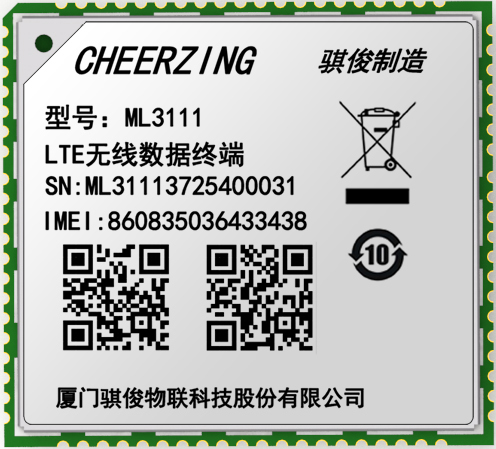

ML311系列 LTE无线通信模组


产品描述

ML311系列是骐俊物联推出的LTE Cat.4多模无线通信模组,支持的制式可覆盖全球移动通讯网络。其采用LTE 3GPP Rel.11技术,支持最大下行速率150Mbps和最大上行速率50Mbps;能够向后兼容现存的3G或2G网络,以确保在缺乏4G网络的偏远地区也能正常工作。

ML311系列内置高精度定位GNSS(GPS/GLONASS/BeiDou/Galileo/QZSS)接收机;在简化产品设计的同时,还大大提升了定位速度及精度。

ML311系列内置丰富的网络协议,集成多标准工业接口,并支持宽温工作,可广泛应用于公网对讲、车载、安防监控、工业路由、CPE、数据卡、平板电脑等。


产品特点

LCC封装
LTE Cat.4
  最大150Mbps(DL)
  最大50Mbps(UL)
内嵌多种网络协议
USB2.0
8-wires UART
增强型AT命令


基本特性

4G LTE Cat4
尺寸(mm) 32.0×29.0×2.6
封装 144pin LCC+LGA
频段(MHz) -EU(EMEA/韩国/泰国/印度) FDD LTE: B1/B3/B5/B7/B8/B20
TDD LTE: B38/B40/B41
WCDMA: B1/B5/B8
GSM: B3/B8
-AU(适用于拉丁美洲/澳大利亚/新西兰/日本/台湾) FDD LTE: B1/B2/B3/B4/B5/B7/B8/B28
TDD LTE: B40
WCDMA: B1/B2/B5/B8
GSM: B2/B3/B5/B8
-VA(北美) FDD LTE: B2/B4/B12/B13
WCDMA: B2/B4/B5
-CN(中国) FDD LTE: B1/B3/B8
TDD LTE: B38/B39/B40/B41
WCDMA: B1/B8
TD-SCDMA: B34/39
CDMA 2000 1X/EVDO: BC0
GSM: B3/B8
重量(g) 5.3
工作温度(℃) -40 ~ +85
数据传输
LTE 速率(Mbps) FDD LTE:Max 150(DL)/50(UL)
TDD LTE:Max 130(DL)/35(UL)
DC-HSPA+ 速率(Mbps) Max 42(DL)/5.76(UL)
WCDMA 速率(Kbps) Max 384(DL)/384(UL)
TD-SCDMA 速率(Mbps) Max 4.2(DL)/2.2(UL)
EDGE 速率(Kbps) Max 236.8(DL)/236.8(UL)
GPRS 速率(Kbps) Max 85.6(DL)/85.6(UL)
EVDO 速率(Mbps) Max 3.1(DL)/1.8(UL)(-CN)
SMS
CSD
网络协议 IPv4/IPv6/TCP/UDP/PPP/FTP/HTTP/HTTPS/NTP/PING/SSL
硬件接口
SIM 1.8V/3.0V
UART
USB
I2C
PCM
休眠/唤醒控制
状态指示
ADC
GPIO
天线 主天线,分集接收天线和GNSS天线
特殊功能
eCall
DTMF
QMI/Rmnet
FFS
RIL Driver Android 4.0 or later
NDIS Windows XP/7/10
ECM Linux 2.6 or later
Gobinet Linux 2.6 or later
Linux qml wwan Linux 2.6 or later
USB 驱动 Windows 7
Linux 2.6 or later,
Android 2.3/4.0/4.2/4.4/5.0/6.0
SIM 热插拔
GNSS
固件更新 通过USB接口
电气参数
供电输入 3.3V~4.3V(typ. 3.8V)
功耗 关机 20μA
睡眠 3mA
待机 22mA
推荐应用领域
应用领域 公网对讲、移动支付、车联网、CPE、多媒体终端、无线手持终端、智能家居、工业应用等


文件下载

  • 点击下载 附件:ML311_骐俊4G通信模组产品规格书宣传DM_CH[2018Q4]1204.pdf 大小: 1.24MB
