2G GSM/GPRS无线通信模组

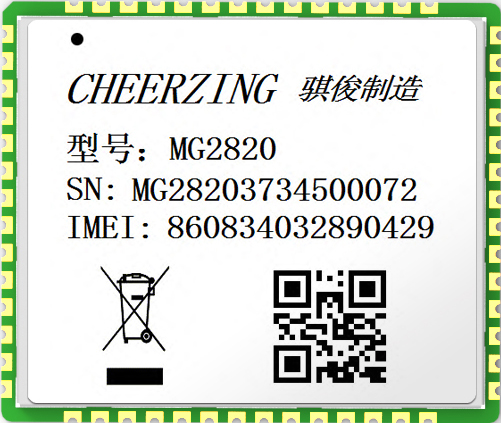

MG2820 高精度定位GSM/GPRS四频模组



MG2820系列模块采用LCC封装、集成四频段GSM/GPRS和拥有先进算法的BDS/GPS/GLONASS/GALILEO多系统高精度GNSS芯片,内嵌丰富的网络协议(TCP/UDP/PPP/HTTP/FTP/PING/NTP/NITZ/SSL),能提供无线移动通信以及精准的导航定位功能。并具有体积小、功耗低等优点。

MG2820系列模块有三款型号产品,分别支持厘米级、亚米级、米级定位。其内置GNSS引擎采用高精度差分增强定位技术,支持单站RTK定位模式和基于CORS系统网络RTK定位模式。定位更加精准,抗干扰能力更强,比传统GPS模块具有更多优势。可广泛应用在各种共享行业、智能穿戴、车载和移动支付等领域。



产品特点

LCC封装              GSM/GPRS四频            GPRS Multi-slot Class 12            内嵌多种网络协议           BDS/GPS多系统高精度定位         增强型AT命令



应用领域

智能车载              共享行业                     智能穿戴                      移动支付



主要特征

     供电电压     3.3~4.2V 典型值 3.8V
     功耗     待机平均电流1.8mA
     尺寸   23.7×20×2.5mm
     重量   约 1.5g
     封装   56pin LCC
     工作温度   -30℃~70℃
     扩展工作温度    -40℃~85℃
     存储温度      -40℃~100℃
     AT指令控制     标准AT指令(3GPP TS 07.05、3GPP TS 07.07)
  专有AT指令:设备控制指令、传输协议指令



硬件接口

     SIM/USIM卡接口   1.8V/3.0V
     音频输入输出   1路输入
  2路输出
     PCM   1路
     UART   3路(1路 GSM 主串口,1路 GSM 调试串口,1    路 GNSS 串口)
     ADC   1路
     I2C   1路
     休眠/唤醒控制   支持
     状态指示   支持
     天线   2路(1路 GSM 天线,1路GNSS 天线)
     开关机/复位   支持



数据业务

     上下行速率(kbps)   85.6kbps (下行)
  85.6kbps (上行)
     支持 PBCCH
     编码方案   CS 1,2,3,4
     USSD
     网络协议   TCP/UDP/PPP/HTTP/FTP/PING/NTP/NITZ/SSL



短信

     点到点短信收发
     文本/PDU模式






语音

     Tricodec   半速率(HR)
  全速率(FR)
  增强型全速率(EFR)
     AMR   半速率(HR)
  全速率(FR)
     音频处理机制    回音消除
  回音抑制
  噪音抑制



GSM技术参数




     GSM/GPRS四频   850/900/1800/1900 MHz
     GPRS多时隙   Class 12
     GPRS移动台   Class B
     兼容GSM Phase2/2+      Class 4 (2W @850/900MHz)
  Class 1 (1W @1800/1900MHz)








GNSS技术参数

     GNSS   GPS/BD/GLONASS
      频段   L1:1575.42MHz
  B1:1561.098MHz
     灵敏度   捕获:-148 dBm
  跟踪:-162 dBm
     接收机类型 通道数   72
     首次定位时间 SBAS   WAAS,EGNOS,MSAS,GAGAN,SDCM
冷启动   <28s,重捕获<1s
热启动   <1s,重捕获<1s
     位置精度   GNSS   2.5m  CEP
  SBAS   2.0m  CEP
  RTK(开阔环境,10k
m基线内
     水平 2cm+1ppm
     高程 5cm+1ppm
  RTD(开阔环境,10km基线内)
     1 m RMS
  PPP
     水平 5cm
     高程 10cm
     速度精度   GNSS 0.1m/s CEP
  SBAS 0.05m/s
     定时精度   25 ns





特殊功能

     伪基站识别
     干扰检测
     音频播放/录音
     DTMF
     TTS语音播报
     MUX



文件下载

  • 点击下载 附件:MG2820_GPRS四频模组产品规格书宣传DM_CH定稿_20190128.pdf 大小: 7.58MB
