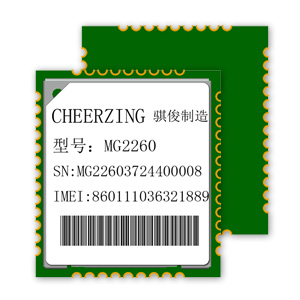

MG2260是一款四频GSM/GPRS（850/900/1800/1900）模块。尺寸仅为：17.7×15.8×2.5mm. 能满足各种紧凑型产品的需求。
MG2260 采用更易于焊接的LCC 邮票孔封装，既可满足手工焊接的要求， 也可通过标准SMT设备实现模块的快速生产，适用于对成本和效率有着严格要求的生产方式。
MG2260外观小巧、高性能、超低功耗、超宽工作温度范围、性价比高， 可适用于车载、个人穿戴、安防监控、智慧医疗等多种M2M的应用。
产品特点
小型化 NB-四频 超宽工作温度范围 低功耗 高性价比 高性能
应用领域
车联网 智慧医疗 安防监控 智能穿戴
主要特征
|
GSM/GPRS四频
|
850/900/1800/1900 MHz
|
|
GPRS多时隙
|
Class 12
|
|
GPRS移动台
|
Class B
|
|
兼容GSM Phase2/2+
|
Class 4 (2W @850/900MHz)
Class 1 (1W @1800/1900MHz)
|
|
供电电压
|
3.3~4.2V 典型值 3.8V
|
|
功耗
|
待机平均电流1.8mA
|
|
工作温度
|
-30°C ~ F1470°C
|
|
扩展工作温度
|
-40°C ~ 85°C
|
|
存储温度
|
-40°C ~ 100°C
|
|
封装
|
44 PIN LCC
|
|
尺寸
|
17.7×15.8×2.5mm
|
|
重量
|
约1.3g
|
|
AT指令控制
|
标准AT指令(3GPP TS 07.05、3GPP TS 07.07)
专有AT指令：设备控制指令、传输协议指令
|
软件特性
|
伪基站识别
|
|
|
DTMF检测
|
|
|
干扰检测
|
|
|
TTS语音播报
|
|
|
录音
|
|
数据传输
|
GPRS Class 12
|
85.6kbps (下行)
85.6kbps (上行)
|
|
支持 PBCCH
|
|
|
编码方案
|
CS 1,2,3, 4
|
|
USSD
|
|
|
协议栈
|
TCP/UDP/PPP/HTTP/FTP/PING/NTP/NITZ/SSL
|
语音
|
Tricodec
|
半速率（HR）
全速率（FR）
增强型全速率（EFR）
|
|
AMR
|
半速率（HR）
全速率（FR）
|
|
音频处理机制
|
回音消除
回音抑制
噪音抑制
|
接口
|
SIM/USIM卡接口
|
3V/1.8V
|
|
UART
|
3路
|
|
模拟音频接口
|
2路输出
1路输入
|
数字音频接口
（PCM接口）
|
1路
|
|
ADC接口
|
1路
|
|
RTC
|
1路
|
|
GSM天线
|
1路
|
短信
文件下载
-
点击下载
附件：MG2260_GPRS四频模组产品规格书.pdf
大小：
3.14MB
