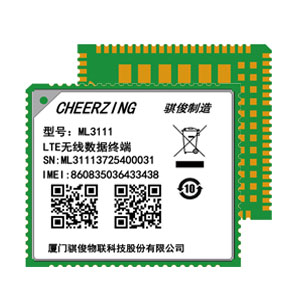

ML3110/ML3111 系列是骐俊物联推出的LTE Cat.4 多模无线通信模块，支持的制式可覆盖全球移动通讯网络。其采用LTE 3GPP Rel.11技术，支持最大下行速率150Mbps 和最大上行速率50Mbps；能够向后兼容现存的3G或2G网络，以确保在缺乏4G 网络的偏远地区也能正常工作。
ML3110/ML3111内置高精度定位GNSS（GPS/GLONASS/BeiDou/Galileo/QZSS）接收机；在简化产品设计的同时，还大大提升了定位速度及精度。
ML3110/ML3111内置丰富的网络协议，集成多标准工业接口，并支持宽温工作，可广泛应用于车载、安防监控、工业路由、CPE、数据卡、平板电脑等。
产品特点
LCC封装 NB-IoLTE Cat.4 最大150Mbps（DL） 最大50Mbps（UL） 内嵌多种网络协议 USB2.0 8-wires UART
增强型AT命令
产品基本特征
|
4G
|
LTE Cat4
|
|
尺寸(mm)
|
32.0×29.0×2.6
|
|
封装
|
144pin LCC+LGA
|
|
频段(MHz)
|
ML3110
FDD LTE ：B1/B3/B8
TDD LTE：B38/B39/B40/B41
WCDMA：B1/B8
TD-SCDMA ：B34/39
GSM：900/1800
ML3111
FDD LTE：B1/B3/B8
TDD LTE：B38/B39/B40/B41
WCDMA：B1/B8
TD-SCDMA：B34/39
CDMA 2000 1X/EVDO：BC0
GSM：900/1800MHz
|
|
工作温度
|
-35℃~75℃
|
|
极限工作温度
|
-40°C~-35°C 和+75°C~ +85°C
|
|
储存温度
|
-40°C ~ +85°C
|
|
AT指令控制
|
标准AT指令(3GPP TS 07.05、3GPP TS 07.07)
专有AT指令：设备控制指令、传输协议指令
|
数据传输
|
LTE 速率(Mbps)
|
FDD LTE:Max 150(DL)/50(UL)
TDD LTE:Max 130(DL)/35(UL)
|
|
DC-HSPA+ 速率(Mbps)
|
Max 42(DL)/5.76(UL)
|
|
WCDMA 速率(Kbps)
|
Max 384(DL)/384(UL)
|
|
TD-SCDMA 速率(Mbps)
|
Max 4.2(DL)/2.2(UL)
|
|
EDGE 速率(Kbps)
|
Max 236.8(DL)/236.8(UL)
|
|
GPRS 速率(Kbps)
|
Max 85.6(DL)/85.6(UL)
|
|
EVDO 速率(Mbps)
|
Max 3.1(DL)/1.8(UL)
|
|
SMS
|
支持
|
|
CSD
|
支持
|
|
网络协议
|
TCP/UDP/PPP/FTP/HTTP/HTTPS/NTP/PING/SSL
|
硬件接口
|
USIM
|
1.8V/3V
|
|
UART
|
8 线 UART 接口
|
|
USB
|
符合 USB 2.0 规范（High Speed 480Mbps，Full Speed 12Mbps）
用于命令通信、数据传输、软件调试和固件升级
|
|
I2C
|
支持
|
|
PCM
|
支持
|
|
休眠/唤醒控制
|
支持
|
|
状态指示
|
支持
|
|
SDIO
|
2路（用于Wi-Fi 和SD 卡）
|
|
ADC
|
2路
|
|
GPIO
|
支持
|
|
天线
|
主天线，分集接收天线和GNSS天线
|
音频
|
音频输入/输出
|
数字音频（PCM）
|
|
语音编解码模式
|
HR/FR/EFR/AMR/AMR-WB
|
|
回声算法
|
回声消除/噪声抑制
|
产品特点
|
DTMF
|
支持
|
|
SIM 热插拔
|
支持
|
|
GNSS
|
可选（GPS/BeiDou/GLONASS/Galileo/QZSS）
|
|
固件更新
|
通过USB接口
|
驱动
|
RIL 驱动
|
Android 4.0 or later
|
|
USB 驱动
|
Windows 7
Linux 2.6 or later,
Android 2.3/4.0/4.2/4.4/5.0/6.0
|
电气参数
|
供电输入
|
3.3V~4.3V(typ.3.8V)
|
|
功耗
|
关机
|
20uA
|
|
睡眠
|
3mA
|
|
待机
|
22mA
|
|
灵敏度
|
FDD B1: -97dBm (10M)
FDD B3: -95dBm (10M)
FDD B8: -94dBm (10M)
TDD B38: -97dBm (10M)
TDD B39: -97dBm (10M)
TDD B40: -97dBm (10M)
TDD B41: -96dBm (10M)
WCDMA B1: -111dBm
WCDMA B8: -110dBm
TDSCDMA B34: -109dBm
TDSCDMA B39: -109dBm
CDMA BC0: -109dBm
GSM 900: -109dBm
GSM 1800: -109dBm
|
|
输出功率
|
Class 3 (23dBm±2dB) for LTE FDD
Class 3 (23dBm±2dB) for LTE TDD
Class 2 (24dBm+1/-3dB) for TD-SCDMA
Class 3 (24dBm+1/-3dB) for WCDMA
Class 3 (24dBm±1dB) for CDMA BC0
Class E2 (27dBm±3dB) for EDGE 900MHz
Class E2 (26dBm±3dB) for EDGE 1800MHz
Class 4 (33dBm±2dB) for GSM 900MHz
Class 1 (30dBm±2dB) for GSM 1800MHz
|
